二次結構施工質量如何控制？就看這些細部及節點做法！

整理 | 豆丁施工

根據圖紙及規范要求，并進一步提高施工質量，現對項目工程二次結構施工以幻燈片形式進行交底，以便更加有效的控制施工過程中細部及節點做法。

一、二次結構墻體砌筑質量要求


墻體砌筑一般尺寸允許偏差（一）

二次結構施工質量如何控制？就看這些細部及節點做法！ 第1張

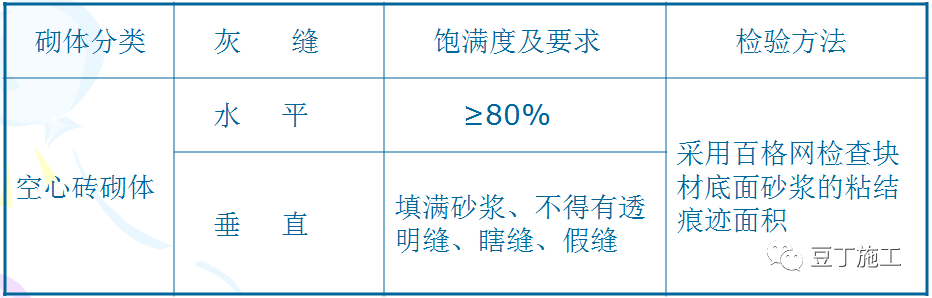

墻砌體的砂漿飽滿度及檢驗方法（二）

二次結構施工質量如何控制？就看這些細部及節點做法！ 第2張



二、二次結構施工質量控制流程



二次結構施工質量如何控制？就看這些細部及節點做法！ 第3張

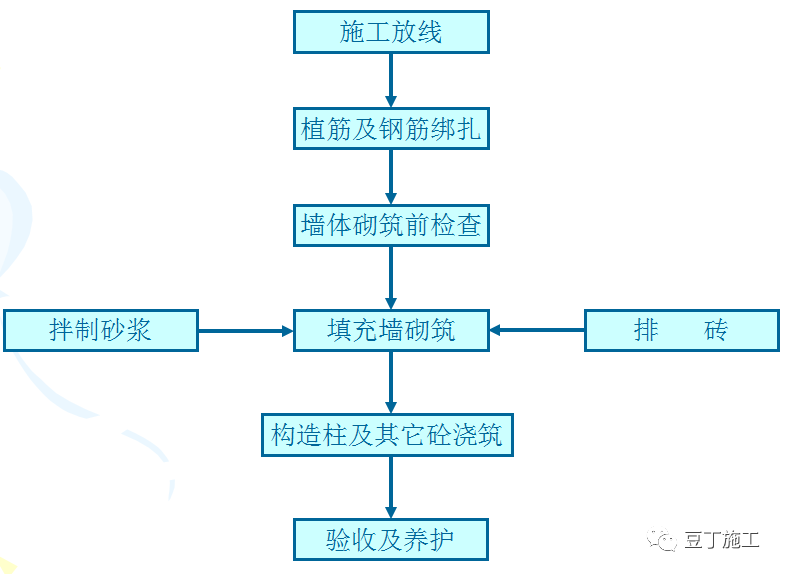

三、二次結構墻體砌筑工藝流程



二次結構施工質量如何控制？就看這些細部及節點做法！ 第4張



四、二次結構墻體砌筑施工準備


1、技術準備：
1）認真熟悉圖紙和規范要求，做好二次結構墻體砌筑前的技術交底工作。
2）掌握墻體砌筑工程的長度、寬度、高度等幾何尺寸，以及墻體的軸線、標高、構造形式等內容情況。
3）根據砌塊的尺寸和灰縫厚度計算出皮數和排數 ，制作批數桿。
2、墻體砌筑前的準備
1）施工前放線，經復核，辦理驗線手續。
2）植筋及鋼筋綁扎，并辦理隱檢手續。
3）頁巖磚應在砌筑前一天澆水濕潤，一般以浸入四邊15mm為宜，含水率為10%-15%，輕集料空心砌塊宜灑水濕潤。
4）留置試塊：每一樓層且不超過250m3砌體中各種類型及強度等級的砌筑砂漿，至少做一組試塊（每組6塊）。


五、二次結構墻體組砌方法



二次結構施工質量如何控制？就看這些細部及節點做法！ 第5張

120厚的隔墻采用240（長）×115（寬） ×180（高）頁巖空心磚砌筑。

二次結構施工質量如何控制？就看這些細部及節點做法！ 第6張

200厚的內外填充墻采用240（長）×180（寬） ×115（高）的頁巖空心磚砌筑，兩面抹灰。



六、二次結構墻體與砼墻體及柱的拉結


二次結構墻體與砼墻及柱的拉結（一）

二次結構施工質量如何控制？就看這些細部及節點做法！ 第7張

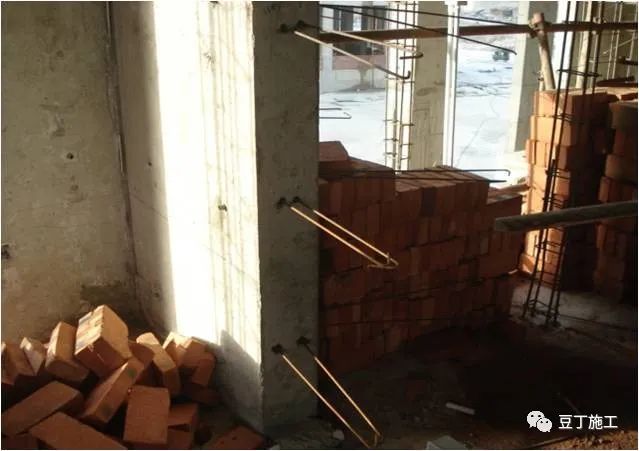

拉結鋼筋伸出砼墻及柱的長度不小于70cm。

二次結構施工質量如何控制？就看這些細部及節點做法！ 第8張

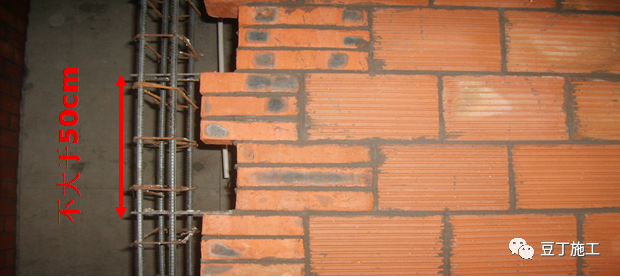

拉結筋沿墻或柱高度方向不大于50cm設置一道。

填充墻與砼墻及柱的拉結（二）

二次結構施工質量如何控制？就看這些細部及節點做法！ 第9張



七、墻體拉結筋、構造柱鋼筋植筋及鋼筋綁扎


植筋（一）
二次結構施工質量如何控制？就看這些細部及節點做法！ 第10張
二次結構施工質量如何控制？就看這些細部及節點做法！ 第11張

  • 構造柱及拉結鋼筋與主體結構混凝土采用植筋錨固。

  • 采用A、B組分植筋膠泥。A組（主劑）和B組（固化劑）按10：1攪拌均勻。

  • 施工溫度為-50C 至 400C。

  • 固化時間：24小時

植筋（二）
二次結構施工質量如何控制？就看這些細部及節點做法！ 第12張
二次結構施工質量如何控制？就看這些細部及節點做法！ 第13張

1.鋼筋植筋施工流程：

鉆孔 → 清孔 → 配制膠泥 → 注膠泥 → 植鋼筋
2.植筋孔徑和孔深要求：
Φ6鋼筋：孔徑8mm，孔深8cm。
 Φ12鋼筋：孔徑16mm，孔深15cm。

構造柱鋼筋綁扎（三）
二次結構施工質量如何控制？就看這些細部及節點做法！ 第14張
二次結構施工質量如何控制？就看這些細部及節點做法！ 第15張

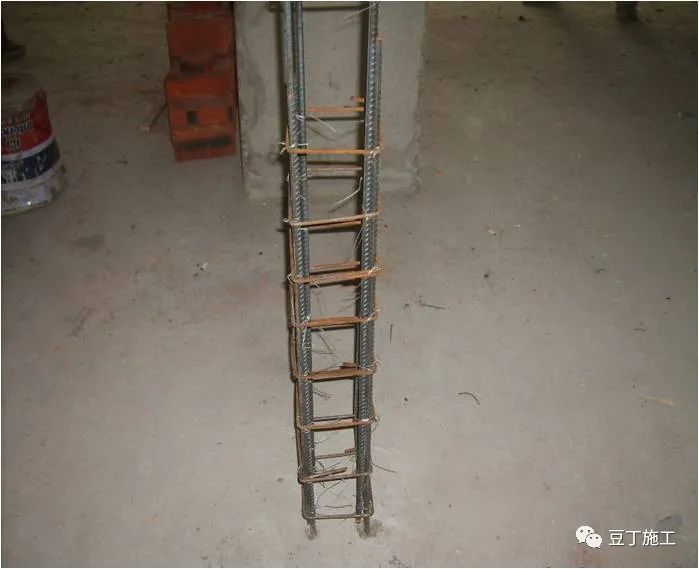

  • 構造柱主筋連接采用搭接，搭接長度為67cm。

  • 構造柱主筋搭接區及柱上下端60cm范圍內箍筋加密100，箍筋分別為8個和7個。



八、二次結構墻體砌筑主要部位及節點要求



二次結構墻體底部砌筑要求（一）

二次結構施工質量如何控制？就看這些細部及節點做法！ 第16張

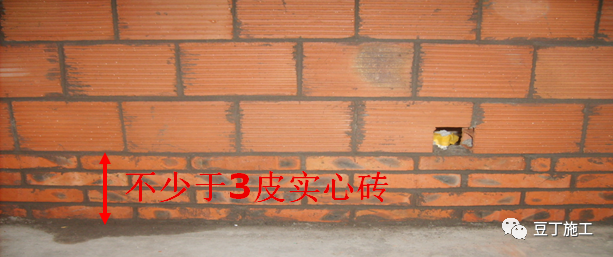

小型空心砌塊墻底部砌筑不少于三皮頁巖實心磚。

二次結構施工質量如何控制？就看這些細部及節點做法！ 第17張

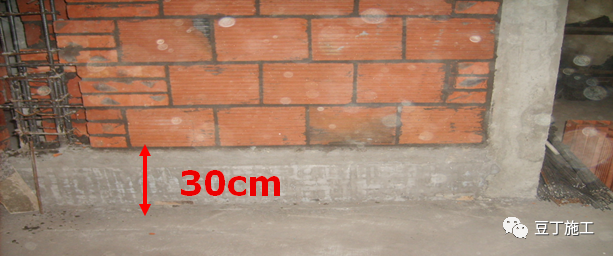

廚房間、衛生間隔墻（有防水要求）的底部澆筑200厚C20素混凝土。

門窗洞口部位的砌筑要求（二）

二次結構施工質量如何控制？就看這些細部及節點做法！ 第18張

門窗洞口部位采用頁巖實心磚砌筑。

二次結構墻體頂部砌筑要求（三）

二次結構施工質量如何控制？就看這些細部及節點做法！ 第19張

填充墻頂部采用頁巖實心磚斜砌，斜砌角度為45-60度。
填充墻頂部斜砌間隔時間不少于7天。

二次結構墻體頂部砌筑（四）

二次結構施工質量如何控制？就看這些細部及節點做法！ 第20張

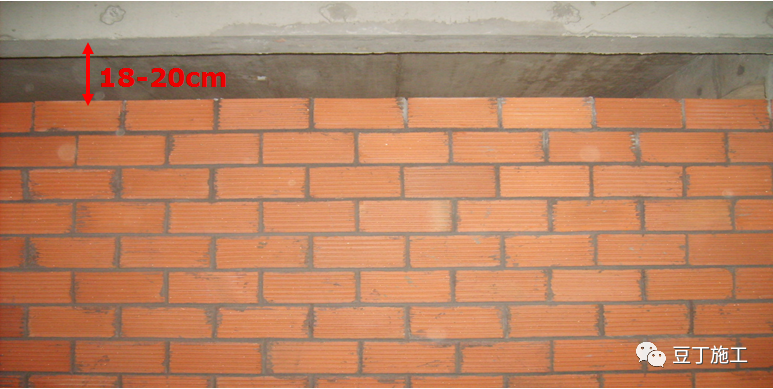

填充墻頂部斜砌高度控制在18-20cm為宜。

混凝土現澆帶（五）

二次結構施工質量如何控制？就看這些細部及節點做法！ 第21張

外墻窗臺部位設通長混凝土配筋帶。
框架結構為100×墻寬，主筋2φ8，負筋φ6@200。

二次結構墻體灰縫要求（六）

二次結構施工質量如何控制？就看這些細部及節點做法！ 第22張

灰縫寬度控制在10mm——12mm內。
灰縫的平直度進行拉線和尺量檢查，每10m不大于10mm。

二次結構墻體灰縫要求（七）

二次結構施工質量如何控制？就看這些細部及節點做法！ 第23張

灰縫飽滿度要求：
水平灰縫≥80%
垂直灰縫應填滿砂漿，不得有明縫或瞎縫

構造柱馬牙槎留置（八）

二次結構施工質量如何控制？就看這些細部及節點做法！ 第24張

二次結構施工質量如何控制？就看這些細部及節點做法！ 第25張

馬牙槎端部頁巖實心磚應先退后進。
構造柱拉結筋按每50cm高度進行留置。
拉結筋進入砌體內長度為700mm。

構造柱馬牙槎留置（九）

二次結構施工質量如何控制？就看這些細部及節點做法！ 第26張

不同厚度墻體馬牙槎留置。

線管部位的處理（十）
二次結構施工質量如何控制？就看這些細部及節點做法！ 第27張
二次結構施工質量如何控制？就看這些細部及節點做法！ 第28張

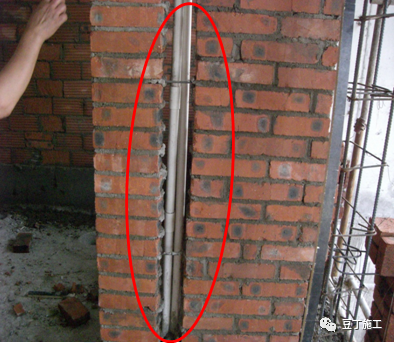

填充墻墻體在線管及線盒部位采用頁巖實心磚砌筑。線管集中的部位應留通槽，采用C15砼澆筑。


線管部位的處理（十一）

二次結構施工質量如何控制？就看這些細部及節點做法！ 第29張

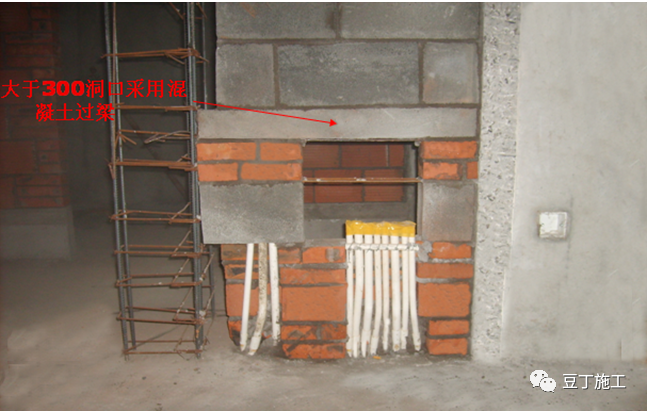

電箱部位的處理（十二）

二次結構施工質量如何控制？就看這些細部及節點做法！ 第30張
