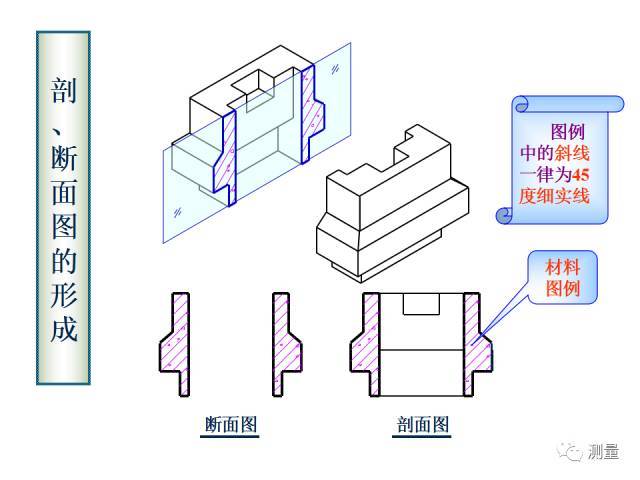

剖面圖是剖開了之后向某一個方向的投影，向這個方向看去能看到的部分都要畫斷面圖只用畫剖的那一個平面，能看到但沒剖到的部分都不要截面圖僅指所截開部分的投影，其形狀只表示被切零件。

1斷面圖假想用剖切面將物體的某處切斷，僅畫出該剖切面與物體接觸部分的圖形稱做斷面圖2剖面圖是假想用一個剖切平面將物體剖開，移去介于觀察者和剖切平面之間的部分，對于剩余的部分向投影面所做的正投影圖。

剖面圖是畫剖切后剩余部分“體” 的投影，除畫出截斷面的圖形外，還應畫出沿投影方向所能看到的其余部分斷面圖只畫出物體被剖切后截斷“面”的投影，斷面圖包含于剖面圖中2剖面圖與斷面圖的表示方法不同 剖面圖。

剖面圖是 假想用剖切平面P剖開物體，將處在觀察者和剖切平面之間的部分移去，而將其余部分向投影面投射所得的圖形稱為剖面圖斷面圖是假想用剖切平面將物體切斷，僅畫出該剖切面與物體接觸部分的圖形，并在該圖形內。

剖面圖與斷面圖的區別在于1斷面圖只畫出形體被剖開后斷面的投影，而剖面圖要畫出形體被剖開后整個余下部分的投影2剖面圖是被剖開形體的投影，是體的投影，而斷面圖只是一個截口的投影，是面的投影被剖開的形體。

剖面圖與斷面圖的異同點為相同點兩者都是用于表達形體的內部結構形狀不同點 剖面圖為體投影而斷面圖為面投影 剖切符號的標注不同剖面圖可用兩個或兩個以上的剖切平面進行剖切，而斷面圖通常只能是單的剖。

1斷面圖又稱截面圖，它是形體被剖切后僅畫出斷面的正投影圖2斷面圖與剖視圖的區別在于斷面圖只畫出剖切平面與形體接觸的斷面圖形，至于剖切后按投射方向可能見到的形體其他部分的輪廓線的投影則不必畫出而剖視圖除。

通俗的說，剖視圖是把剖切的部分拿掉后看到的樣子，斷面圖是把剖切的部分拿掉后蓋章的樣子剖視圖除了可以看到斷面，還可以看到其他能看到的結構，斷面圖只能看到斷面可以這樣理解，斷面圖就是剖視圖上打剖面線的部分。

機械加工，要想知道內部尺寸必須有個剖面圖才能知曉如何生產目的 斷面圖主要用來配合視圖表達像肋板輪輻型材帶有孔洞槽的軸等，這類常見物體結構的斷面形狀與剖視圖相比，在表達這些結構時，斷面圖更為簡單。

一般可分為移出斷面圖重合斷面圖和中斷斷面圖三種形式1移出斷面圖畫在視圖外面的斷面圖稱為移出斷面圖當一個物體有多個斷面圖時，應將各斷面圖按順序依次整齊地排列在投影圖的附近，如所示為預制鋼筋混凝土柱的。

1能看范圍不同 剖視圖要畫出所有能看見的輪廓線，即剖面以及后面所有的輪廓線而剖面圖即斷面圖只畫刀和材料能接觸的這個面上的輪廓線2零件結構不同 斷面圖主要表達軸類零件和肋板等結構的斷面形狀如圓形。

斷面圖只是指畫出形體被剖開后斷面的投影，而剖面圖要畫出形體被剖開后整個余下部分的投影剖面圖，是指剖開后除切面外，還有所指方向實物的投影為了把剖面圖和一般視圖明顯地區分開來，在物體被平面剖切到的表面的輪廓線。

2剖面圖是假想用一個剖切平面將物體剖開，移去介于觀察者和剖切平面之間的部分，對于剩余的部分向投影面所做的正投影圖3斷面圖與剖視圖的區別是斷面僅畫出剖切面與機件接觸部分的圖形，而剖視圖則是將斷面連同它。

剖面圖是指，在平面上剖得的那個面的，得到的面的圖剖面線是指，畫在平面圖紙上的，表示要對這張圖紙進行剖切的線，畫在平面圖紙上后說明沿著條線垂直剖切你明白了吧。

1剖視圖要畫出所有能看見的輪廓線，即剖面以及后面所有的輪廓線而剖面圖即斷面圖只畫刀和材料能接觸的這個面上的輪廓線2斷面圖主要表達軸類零件和肋板等結構的斷面形狀如圓形，矩形等而剖視圖是表達零件。

畫出剖面區域輪廓的投影，并填充剖面符號補全缺漏的輪廓線斷面圖根據斷面圖配置的位置，分為移出斷面圖和重合斷面圖兩種詳細介紹 移出斷面圖畫在視圖外面的斷面圖稱為移出斷面圖移出斷面圖的輪廓線用粗實線畫出。
