1、關于圈梁圖集，有不同的版本和標準國標砌體填充墻結構構造06SG6141是其中比較常用的一個版本蘇標建筑結構常用節點圖集蘇G012003也是關于圈梁的一個標準您可以根據自己的需求和實際情況選擇合適的圖集進行參考。

2、新12g01圖集16頁包括圈梁QL3相關數據見下附件，1575×1069像素圖片，請點擊放大后查看或下載另存為，希望能夠幫到你。

3、百度一下，造價者，第一個就是哈在他們的圖集下載欄目里有92ZG001哈，你直接去免費下就行了。

4、電梯說明書圖集電梯井圈梁是印刷在電梯說明書圖集上，是在此本圖集上的，該圈梁是為防止地基的不均勻沉降或較大振動荷載等對房屋的不利影響。

5、按規范13G32211過梁31米 過梁240乘360 按照?qǐng)D集，鋼筋可以為箍筋6毫米間距150 底筋3根16毫米三級鋼 頂筋同圈梁鋼筋 過梁伸進墻里每邊不小于250mm 混凝土等級一般不低于C25 2圈梁 240x240高 箍筋6。

6、圈梁是不能斷開的，規范要求圈梁要閉合，如果斷開就不能起到圈梁整體性的作用 一般都是直通筋，而且柱子的鋼筋要在層高的13，500，和35d取個大值斷開，平法上有，我記不清楚了，自己看平法吧。

7、框架結構填充墻上的圈梁鋼筋搭接同截面25%搭接，砌體工程施工及驗收規范及西南05G701一至四框架輕質填充墻構造圖集上有關于圈梁鋼筋配。

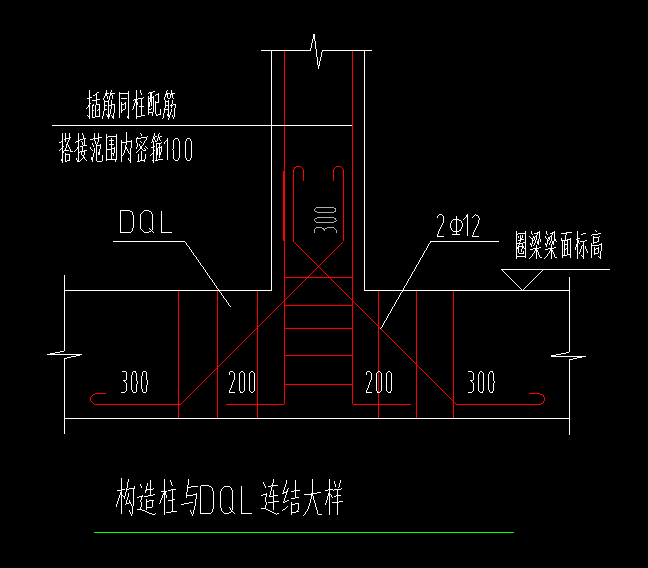

8、墻長大于5m時，墻頂與梁宜有拉結墻長超過8m或?qū)痈?倍時，宜設置鋼筋混凝土構造柱墻高超過4m時，墻體半高宜設置與柱連接且沿墻全長貫通的鋼筋混凝土水平系梁這與12ZG003第38頁要求相同構造柱與圈梁連接處，構造柱。

9、圈梁有三角箍筋嗎圈梁的截面是矩形沒有三角形，單肢箍，高度一樣，寬度與墻厚一樣，唯有圈梁轉角上有一個箍寬度大些，等于其他箍筋寬度的141倍計算這種小兒科的事還要圖集，這種圖集就沒人買不用計算畫個樣子量一。
