首先你要懂設計才行，否則就算有辦法也看不懂有基礎的情況下先看節點圖上的編號，在平面圖上能找到對應的剖切號或者標注，這就明白節點代表了哪個位置之后就是看節點圖畫法細節和具體做法表示，這全靠專業積累了，看不；建筑節點詳圖就是把房屋構造的局部要體現清楚的細節用較大比例繪制出來，表達出構造做法，尺寸，構配件相互關系和建筑材料等，相對與平立剖而言，是一種輔助圖樣建筑專業節點包括很多如檐口檐溝女兒墻泛水屋脊屋面。

詳圖是景觀中的某一景點的剖面構造，要選整個景觀圖中比較有特點的部位，做詳細說明包括用料用料的比例多少顏色都要在詳圖中體現詳圖可以是景觀小品單獨的立面剖面圖；1內外墻節點樓梯，電梯廚房衛生間等局部平面，要單獨繪制大樣和構造詳圖2室內外裝飾方面的構造，線腳圖案，造型美觀等，很多這方面造型都是由建筑師來創意的3特殊的或非標準門窗幕墻等也應有構造詳圖。

那么建筑施工圖中主要畫的是那些不常規或特殊的節點構造1內外墻節點樓梯，電梯廚房衛生間等局部平面，要單獨繪制大樣和構造詳圖2室內外裝飾方面的構造，線腳圖案，造型美觀等，很多這方面造型都是由建筑師來；景觀節點效果圖是指節點立體空間效果圖建成后的預計樣子，像照片那樣景觀節點圖和景觀節點效果圖的區別節點詳圖多指某一處的放大尺寸，構造等，效果圖是指某一刻區域或大或小景觀布置的前后高矮疏密等立體效果。

節點詳圖比例

1、節點圖紙也就是我們所稱的大樣圖，節點圖紙不能脫離平立面圖紙來看一般我們看圖，先建筑，后結構，先平面，后立面，而節點圖紙即是設計院在平立面上不能完整表示建筑構造，引申出來的局部放大或者詳圖所以在你看平。

2、首先，節點詳圖都是從整圖上攫取某個部位而展開描繪的，必須先弄清楚它表示的是哪一個部位在建施圖或結施圖上，凡是需要另做詳圖的地方，都會給出索引符號符號如圖其中，引線所指就是節點處第二，節點詳圖的剖面。

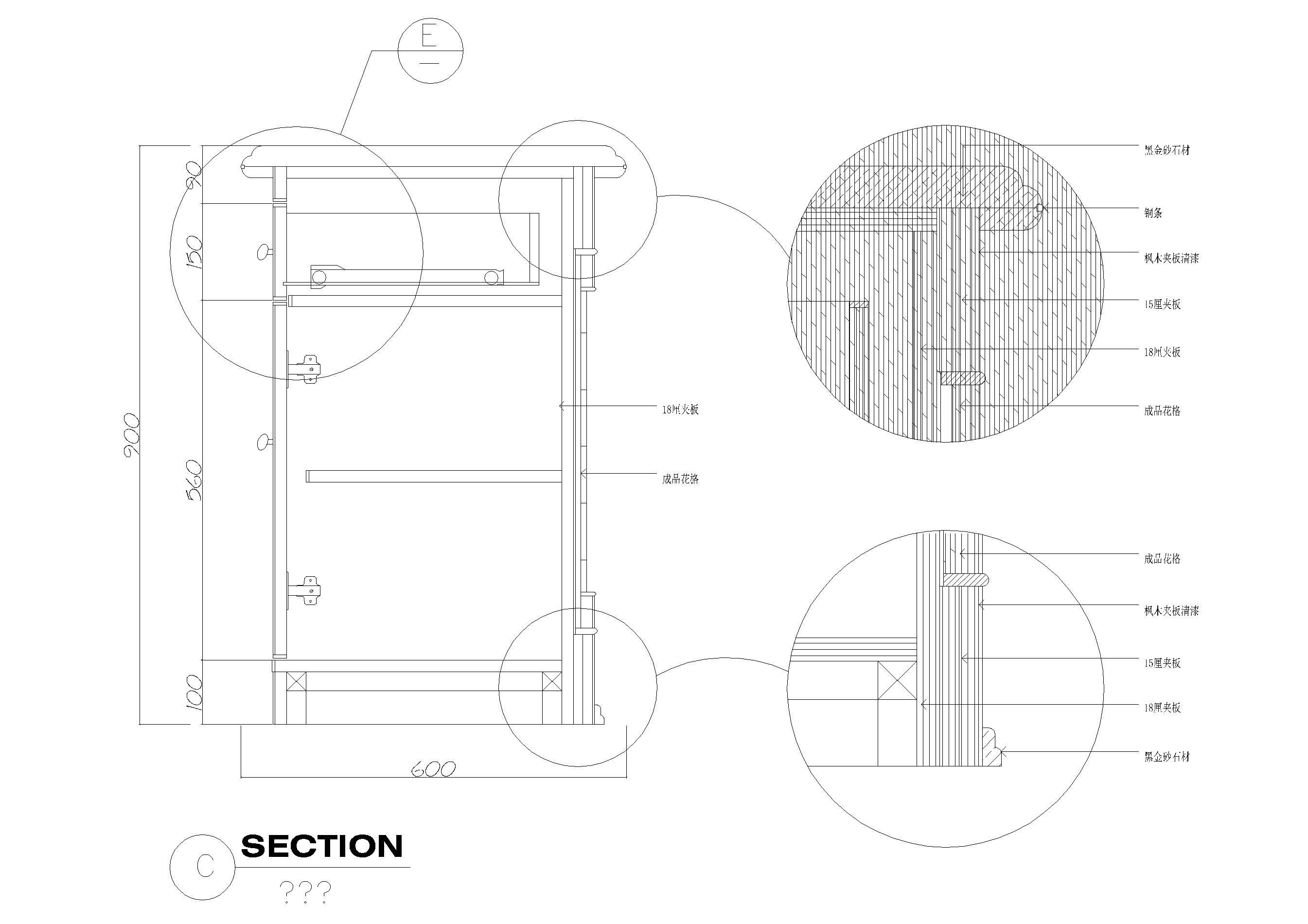

3、節點圖，是兩個以上裝飾面的匯交點，是把在整圖當中無法表示清楚的某一個部分單獨拿出來表現其的具體構造的，一種表明建筑構造細部的圖大樣圖相對節點圖更為細部化，也就是放節點圖所無法表達的內容，以表達的更清楚建。

4、建筑施工圖上這個圓圈標注，是索引標注意思是圓圈內有一條半圓分界線連接指引線，圓圈的下部半圓內是表示節點詳圖所在的圖紙編號，圓圈的上部半圓內是表示節點詳圖的編號按照這個所以，就可以找到示節點詳圖了如果，圓圈。

5、建筑節點詳圖是把房屋構造的局部要體現清楚的細節用較大比例繪制出來，表達出構造做法，尺寸，構配件相互關系和建筑材料等，相對與平立剖而言，是一種輔助圖樣，通常很多標準做法都可以采用設計通用詳圖集，國家有出版圖集。

6、節點詳圖是把房屋構造的局部要體現清楚的細節用較大比例繪制出來，表達出構造做法，尺寸，構配件相互關系和建筑材料等，相對與平立剖而言，是一種輔助圖樣，通常很多標準做法都可以采用設計通用詳圖集，國家有出版圖集。

7、1一般先看平面圖，按平面的索引找到相應的立面圖，在立面圖表述不清楚的，就會單獨畫出節點圖，也會在平面或立面給出節點圖也叫大樣圖，最要表示細部做法及尺寸關系2通常建筑的比較簡單，大多都是通用做法，或是。

節點詳圖是什么意思

首先在平立面圖上找到節點索引，節點大樣就是根據這個節點畫出來的120一般情況的剖面圖，只不過大樣圖要將做法層次畫出來，并標出構造做法所有剖到的東西也會表示出來，例如線腳屋頂，還是遵從剖到什么表示什么。

一種表明建筑構造細部的圖大樣圖相對節點圖更為細部化，也就是放節點圖所無法表達的內容，以表達的更清楚節點圖的比例一般是15左右，而大樣圖的比例更大，一般是12左右。
