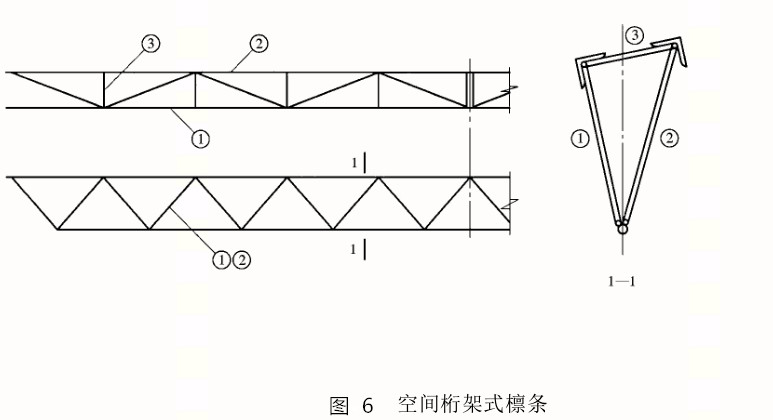

2 實腹式檁條宜采用卷邊槽形和斜卷邊之形冷彎薄壁型鋼，也可采用直卷邊的Z形冷彎薄壁型鋼3 格構式擦條可采用平面衍架式空間衍架式或下?lián)问綑_條4 模條一般設計成單跨簡支構件，實腹式檁條也可設計成連續構件5；STS程序?qū)τ诶鋸澅”跈_條提供了按門規設計與按冷彎薄壁型鋼規范設計選項，如果選擇門規進行檁條驗算時，風吸力下翼緣穩定驗算程序提供按門規附錄E計算與按式6372驗算兩個選擇選擇原則如下1壓型鋼板屋面厚度；檁條有主檁和次檁之分主檁條連接安裝在屋面及外墻結構柱梁上，次檁條用于把屋面板及外墻板連接在基礎結構上，主次檁條都是近代鋼結構建筑設計常用的主要結構部件鋼檁條 屬于新型建材，鋼檁條鋼檁條經熱卷板冷彎加工而成；我們這里6米柱距檁條常常用到C160X60X20X25，而且是單板情況下，我們這里的風壓才為04KNM2東莞力豐你們的檁條是不是用的太小了？通常軟件計算的檁條也不會這么小；柱按照受壓計算梁受彎構件計算檁條按照簡支梁驗算系桿受長細比控制我一般六米左右的柱距用160的檁條，89×3的系桿。

鋼結構中Z型檁條是雙向受彎構件，因此要進行雙向驗算，安裝的問題好像分順時針逆時針的區別，記不很清楚了25厚的應該可以夠了，建議采用3的；C280*80*30*30 分別解讀C表示檁條截面形式分為C型Z型H型，280表示截面的高度h，80表示翼緣的寬度b，30表示自由邊長a，30表示檁條厚度t 通式C h*b*a*t ，值得注意的是這個型號的檁條好像沒有標準件，像280。

有的單位檁條設計時只簡單要求鍍鋅，沒有提出鍍鋅方法鍍鋅量 ，故施工單位用電鍍，造成工程尚未完成，檁條已生銹，設計時要提出宜采用熱鍍鋅帶鋼壓制而成的翼緣，并提出鍍鋅量要求隅撐的位置和檁條或墻梁和拉條的設置是；鋼木復合檁條也叫鋼木檁條，木結構設計規范里面提到的，鋼木檁條是木檁條外部加薄壁型鋼，如在四角放上角鋼；你說的是墻檁嗎這個跟風荷載的大小有關系，可以軟件計算例如我曾經做過的一個工程是8m跨度，風荷載055，中間兩根拉條，用的是C型檁條C220X75X20X25希望能幫到你；輕型鋼屋架與普通鋼屋架在本質上無多大差別，兩者的設計方法原則相同，只是輕型鋼屋架的桿件截面尺寸較小，連接構造和使用條件稍有不同梯形屋架鉸接支座節點 檁條 檁條的形式檁條宜優先采用實腹式構件，也可采用空腹式或格構；輕型門式鋼架廠房鋼架跨度15182124M 可單跨，可連數跨，開間鋼架間距69M其上安設檁條，檁條有C型Z型，檁條上鋪設彩色壓型鋼板瓦，瓦有保溫雙層夾塑料泡沫和不保溫單層，組成屋蓋為了整體。

1用3個厚的鋼板做個C型接頭，在主檁條上增加塊3毫米厚的鋼板，用螺栓連接就可以 這上面說的是T字型連接2檁條搭接，只要保證搭接的長度不小于15倍C型鋼的高就可以，在用螺栓固定 檁條是受力構件，25；會影響承接性，檁條搭接越長，嵌套作用就越強根據美國巴特勒公司的試驗數據，檁條搭接長度必須大于15 倍的檁條截面高度，才能確保連續檁條的共同工作在設計時，認為支座處兩根檁條共同工作，那么它們所能承擔的彎矩及剪力都應該。

相鄰兩榀屋架垂直距離，也就是說檁條在兩榀屋架間的受力距離不能大于4m；檁托設計沒啥圖集吧，用6mm或者8mm厚的就行了檁 托比 檁條 小20mm就行了。

通俗的理解，梁支座是在柱上的就是主梁，支座于主梁或者次梁上的就是次梁規范的標注主梁及框架梁是“KL”，次梁是“L或LL”，但也存在設計對主梁和次梁的標注有不規范的現象可以從受力的特點和結構兩個方面來考慮；2桁架式檁條的上弦桿截面宜垂直于屋架上弦桿，腹桿平面宜垂直于水平面在屋脊處，實腹式檁條應采用雙檁方案，桁架式檁條采用單檁方案用鋼量較省，但由于檁條的型號增多不便于設計和施工，也以設計為雙檁為宜3檁條。
